0512-52300080
H级缠绕料JC-08系列

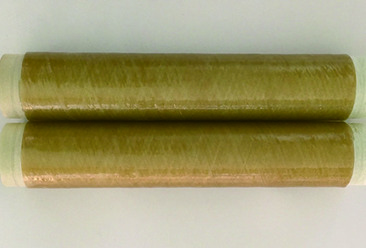

JC-08系列纤维缠绕耐高温环氧树脂复合材料专用料由耐高温环氧树脂与改性酸酐类固化剂组成，具有粘度低、适用期长、缠绕工艺性好等特点，通过不同配方组合，满足不同耐热等级、生产（固化）条件要求，制品具有良好的耐温、耐化学腐蚀、绝缘性及综合机械强度。适用于高性能碳纤维、玻璃纤维缠绕工艺的各类制品。
0512-52300080
返回上一页 - 产品描述
- 使用方法
- 注意事项
主要技术指标
配方号指 标 | JC-082 | JC-085 | ||
|---|---|---|---|---|
JC-082A | JC-082B | JC-085A | JC-085B | |
化学成分 | 耐热环氧 | 改性酸酐 | 耐热环氧 | 改性酸酐 |
粘度mpa.s | 2000-4000 | 100-200 | 1000-3000 | 200-400 |
密度g/cm3 | 1.18-1.22 | 1.20-1.25 | 1.18-1.22 | 1.20-1.25 |
混合比(重量) | 100:130-135 | 100:130-135 | ||
可使用期(hr) | 25℃10-12hr | 25℃10-12hr | ||
固化条件 | 80-90℃2hr +130℃1hr+200℃3hr | 80-90℃2hr +130℃1hr+200℃3hr | ||
固化物特点 | 耐热性好，高温强度保持率高。 | 高耐热 | ||
主要性能指标（纯树脂浇注体）
性能指 标 | JC-082A/B | JC-085A/B |
|---|---|---|
弯曲强度MPa | 100-110 | 90-100 |
弯曲模量MPa | 3100-3200 | 2800-3000 |
拉伸强度MPa | 45-55 | 40-50 |
拉伸模量MPa | 1700-1900 | 1600-1800 |
断裂伸长率% | 4-5 | 3-4 |
冲击强度kJ/m2 | 12-15 | 10-12 |
玻璃化转变温度Tg℃ | 230-240 | 240-250 |
热变形温度℃ | 210-220 | 220-230 |
体积电阻Ω.cm | 3-5×1015 | 3-5×1015 |
表面电阻Ω | 1-3×1016 | 1-3×1016 |
击穿电压KV/mm | 23-26 | 23-26 |
