0512-52300080
风力发电机叶片专用高强度环氧树脂
风力发电机叶片专用高强度环氧树脂由低粘度环氧树脂与特种固化剂组成，具有粘度低，适用期长，操作工艺性好，可低温或中温固化等特点，固化制品具有良好的耐高低温冲击、耐化学腐蚀、韧性、绝缘性及综合机械强度，适应于采用树脂-纤维增强复合材料制造的大型风力发电机叶片生产。
0512-52300080
返回上一页 - 产品描述
- 使用方法
- 注意事项
环氧树脂
牌号 | 比重 | 环氧值eq/100g | 环氧当量g/eq | 粘度mpa.s℃ |
|---|---|---|---|---|
JL-235 | 1.12-1.16 | 0.54-0.57 | 175-185 | 1000-2000 |
JL-236 | 1.12-1.16 | 0.54-0.56 | 180-185 | 2000-3000 |
JL-238C | 1.12-1.16 | 0.53-0.56 | 178-188 | 7000-14000 |
固化剂
牌号 | 比重 | 胺值mgKOH/g | 活泼氢当量g/eq | 粘度mpa.s℃ |
|---|---|---|---|---|
JH-238 | 0.92-0.96 | 460-470 | 57-65 | 5-15 |
JH-239 | 0.92-0.96 | 470-490 | 50-60 | 10-20 |
JH-241 | 0.92-0.96 | 520-580 | 55-60 | 20-50 |
JH-242 | 0.92-0.96 | 450-510 | 55-60 | 10-30 |
混合料工艺性能
配方号 | 配方（重量比） | 混合粘度mpa.s25℃ | 可使用期（100g,25℃） | 适用工艺与特点 |
|---|---|---|---|---|
1 | JL-235:JH-238=100:34 | 200-300 | 6-8h | 手敷工艺，固化缓和 |
2 | JL-236:JH-239=100:30 | 200-300 | 3-5h | 真空灌注工艺，支架护板 |
3 | JL-235:JH-241=100:32 | 300-400 | 2-3 | 真空灌注工艺，固化稍快 |
4 | JL-235:JH-242=100:33 | 200-300 | 4-5 | 真空灌注工艺，固化稍慢 |
5 | JL-238C:JH-241=100:24 | 1000-3000 | 0.5-1 | 支架护板粘接胶粘剂 |

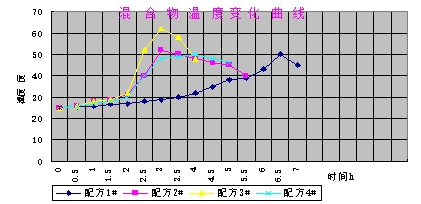

混合料反应放热曲线（测试温度25℃，100g混合料）

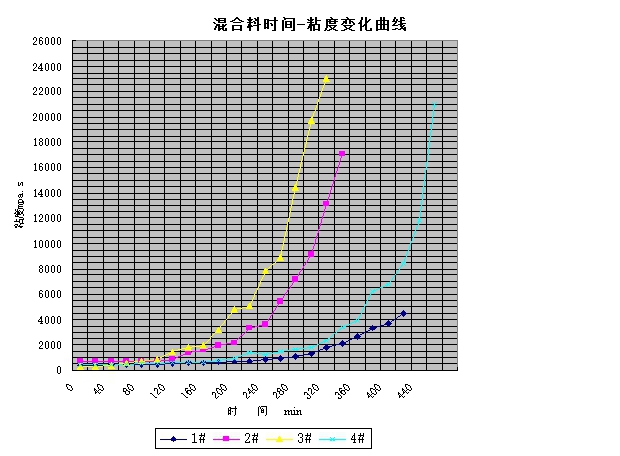

混合料粘度变化曲线（25℃300g）

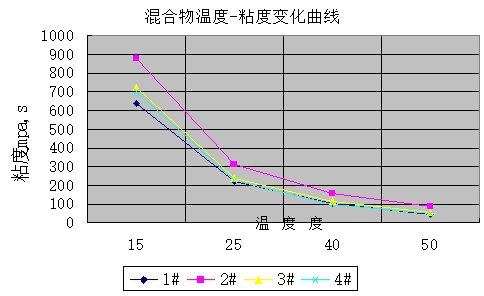

混合料温度-粘度变化曲线（300g）

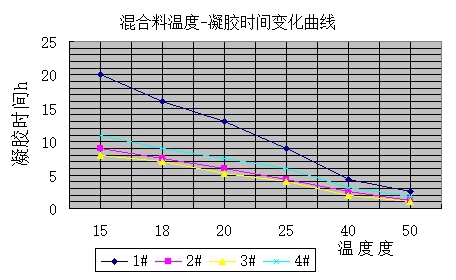

混合料温度-凝胶时间变化曲线（100g）

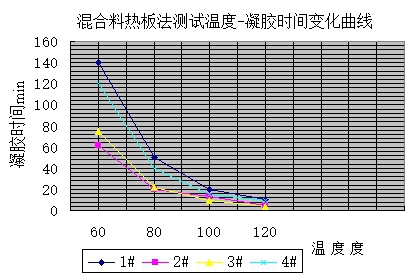

热板法测试凝胶时间
固化物参考性能指标（纯树脂浇注体）*:
配方号 | 1 | 2 | 3 | 4 |
弯曲强度Mpa | 100-110 | 110-120 | 115-125 | 115-125 |
弯曲模量Mpa | 2500-2800 | 2700-2900 | 2700-2900 | 2700-2900 |
拉伸强度 | 65-75 | 70-80 | 70-80 | 70-80 |
拉伸模量Mpa | 2000-2500 | 2400-2700 | 2400-2700 | 2400-2700 |
断裂伸长率Mpa | 7-9% | 5-8% | 5-7% | 6-8% |
冲击强度kJ/m2 | 40-50 | 30-50 | 20-40 | 30-40 |
玻璃化转变温度Tg（DSC法）℃ | 70-75 | 75-80 | 75-85 | 75-85 |
*固化条件：50℃3小时+70℃7小时。
